　　駐車制動系統的故障診斷與分析
　　1 駐車制動的功用
　　1）車輛停駛后防止滑溜；
　　2）坡道上順利起步；
　　3）行車制動效能失效后臨時使用或配合行車制動器進行緊急制動。
　　2 駐車制動系故障診斷
　　駐車制動系常見故障部位主要有：拉桿的扇形齒板和棘爪、拉索外套等。駐車制動系常見故障主要包括駐車制動效能不良和駐車制動拉桿不能定位。
　　1）駐車制動效能不良
　　（1）故障現象：完全拉起拉桿，汽車仍能溜動。
　　（2）故障主要原因及處理方法，造成駐車制動效能不良的原因主要是：
　　①拉桿的工作行程過大，應予調整。
　　②后制動摩擦片或制動鼓有油污，應予清潔。
　　③拉索連接部分松曠或因阻滯而運動不暢，應予調整或清潔等。
　　（3）故障診斷方法
　　檢查駐車制動拉桿的工作行程。如果正常，故障一般由后制動摩擦片或制動鼓有油污，后制動摩擦片燒蝕引起；如果不正常，故障一般由駐車制動工作行程調整過大，駐車制動拉索連接部分松曠或因阻滯而運動不暢引起。
　　2）駐車制動拉桿不能定位
　　（1）故障現象：拉起拉桿至某—位置，放手后拉桿又回到初始位置；或拉桿不能拉起。
　　（2）故障主要原因及處理方法，造成駐車制動拉桿不能定位的原因主要是：
　　①棘爪彈簧失效或折斷，應予更換。
　　②棘爪與齒板輪齒磨損過甚而滑牙，應予更換。
　　③棘爪或拉桿變形卡滯，應予校正或更換。
　　④棘爪或齒板等處鉚釘脫落，應予修理等。
　　（3）故障診斷方法
　　反復按放駐車制動拉桿，觀察拉桿能否復位。如果能，故障一般由棘爪彈簧失效或折斷，棘爪與齒板輪齒磨損過甚而滑牙引起；如果不能，故障一般由棘爪或拉桿變形卡滯，棘爪或齒板等處鉚釘脫落引起。
　　3）駐車制動器的分類與組成


　　（1）中央制動器。

    （2）車輪制動器。

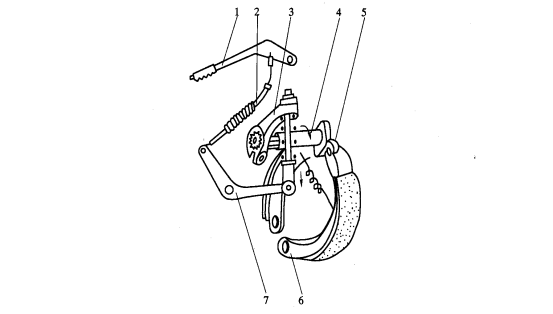

　　                          圖  駐車制動系一般組成
　　1—駐車制動手柄；2—駐車制動拉索；3—擺臂；4—凸輪軸；5—滾輪；6—制動蹄；7—搖臂
　　4.3駐車制動系的維修
　　以寶來乘用車為例，駐車制動系的維護，駐車制動系的維護作業主要包括以下內容：
　　（1）潤滑棘爪和齒板。
　　（2）緊固各固定螺栓（螺母）。
　　（3）檢查調整駐車制動間隙。
　　方法是：放松駐車制動拉桿，解除制動；用力踩幾次制動踏板，使后輪制動器恢復正常的制動間隙；將駐車制動拉桿拉緊2齒，擰緊拉桿后端的調整螺母，直到用手不能轉動兩后輪為止，放松拉桿，兩后輪應能自由轉動。
　　2）駐車制動系的修理
　　（1）檢查拉桿，應能操縱自如，定位準確可靠。出現棘爪彈簧失效或折斷，棘爪與齒板輪齒磨損過甚而滑牙，棘爪或拉桿變形卡滯，棘爪或齒板等處鉚釘脫落等情況，應予修理或更換新件。
　　（2）拉索出現發卡、外套損壞、接頭損壞等現象，應予潤滑或更換；系統中各回位彈簧出現彈力降低或失效，應予更換。
　　（3）后輪制動器內的連接部位應可靠，工作正常。
　　檢修調整好的駐車制動系，應操縱自如，制動可靠。
